Elektrozaczep z pamięcią i blokadą umożliwia sterowanie dostępem za pomocą krótkiego impulsu elektrycznego oraz mechanicznego utrzymania furtki w stanie odblokowanym. Rozwiązanie znajduje zastosowanie przede wszystkim w furtkach współpracujących z domofonem, wideodomofonem lub systemem kontroli dostępu, gdzie sposób zasilania i mechaniczne ustawienie zapadki wpływają na poprawność pracy całego układu.
Najważniejsze wnioski techniczne:
- typowe instalacje elektrozaczepów wykorzystują napięcie około 12 V AC lub DC, przy czym dokładny zakres zależy od konkretnego modelu,
- przykładowe modele niskoprądowe pobierają około 280 mA przy 12 V DC,
- funkcja pamięci pozwala wykorzystać krótki impuls zamiast ciągłego podawania napięcia,
- kompaktowe elektrozaczepy mogą mieć wysokość około 65–71 mm i szerokość około 20–28 mm.
Jak działa elektrozaczep z pamięcią i blokadą?
Elektrozaczep z pamięcią powinien po krótkim impulsie zasilającym pozostać odblokowany do chwili mechanicznego otwarcia furtki, a następnie powrócić do stanu zamkniętego.
Mechanizm pamięci jest szczególnie użyteczny w instalacjach domofonowych, ponieważ użytkownik nie musi przytrzymywać przycisku otwarcia aż do momentu dojścia gościa do furtki. Impuls elektryczny zwalnia mechanizm, natomiast ponowne zatrzaśnięcie skrzydła przygotowuje elektrozaczep do następnego cyklu.
Funkcja blokady działa inaczej. Mechaniczna dźwignia może utrzymywać zapadkę w pozycji umożliwiającej swobodne otwieranie furtki bez kolejnych impulsów elektrycznych. Rozwiązanie sprawdza się podczas prac na posesji, przenoszenia materiałów lub okresów zwiększonego ruchu.
Przy budowie instalacji warto dobierać elektrozaczepy do furtek zgodnie z napięciem zasilacza, kierunkiem montażu oraz konstrukcją profilu stalowego.
Gdzie warto zastosować elektrozaczep z pamięcią i blokadą?
Elektrozaczep z pamięcią i blokadą najlepiej sprawdza się w furtkach, w których potrzebne są dwa tryby pracy: pojedyncze zdalne otwarcie oraz okresowe stałe odblokowanie przejścia.

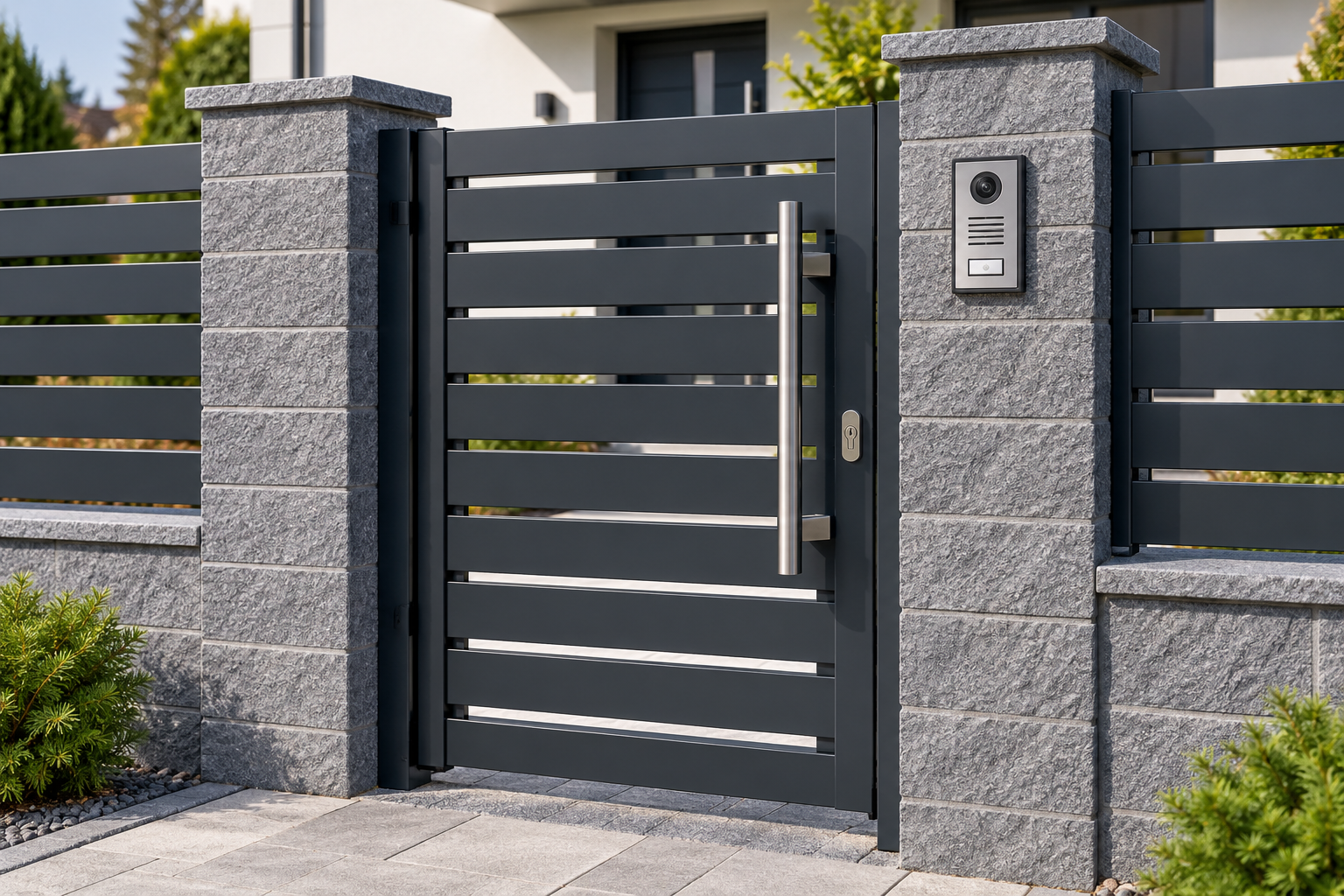

Typowym zastosowaniem jest stalowa furtka przy domu jednorodzinnym wyposażona w domofon. Naciśnięcie przycisku może uruchomić cewkę na krótki czas, a pamięć mechaniczna utrzyma możliwość otwarcia do momentu użycia furtki.
Funkcja blokady może być przydatna również przy wejściach na teren warsztatu, magazynu lub posesji, gdzie przez kilkanaście minut albo kilka godzin odbywa się intensywny ruch pieszy. Mechaniczne odblokowanie eliminuje konieczność wielokrotnego wzbudzania cewki.
Konstrukcja furtki musi jednocześnie zapewniać prawidłową współpracę zapadki z elementem oporowym. Przy wykonywaniu nowego wejścia warto uwzględnić również właściwie dobrane zaczepy do furtki, ponieważ nawet niewielkie przesunięcie skrzydła może powodować docisk utrudniający zwolnienie mechanizmu.
Jak dobrać napięcie i zasilanie elektrozaczepu?
Napięcie zasilacza musi mieścić się w zakresie określonym przez producenta elektrozaczepu, a rodzaj prądu AC lub DC musi odpowiadać parametrom konkretnego modelu.
W instalacjach domofonowych często spotyka się napięcie 12 V. Przykładowy elektrozaczep pobierający 280 mA przy 12 V DC wymaga mocy elektrycznej około 3,36 W zgodnie ze wzorem P = U × I.
Zasilacz powinien uwzględniać jednoczesne zapotrzebowanie elektrozaczepu, domofonu, monitora oraz pozostałych elementów systemu. Dobór zasilacza dokładnie do granicznego poboru prądu może powodować spadek napięcia podczas załączenia.
Znaczenie ma również długość przewodu. Przy instalacji prowadzonej przez kilkanaście lub kilkadziesiąt metrów rezystancja żył może powodować obniżenie napięcia docierającego do cewki, dlatego przekrój przewodów powinien być dobierany na podstawie długości trasy i pobieranego prądu.
Czym różni się pamięć elektrozaczepu od mechanicznej blokady?
Pamięć wykonuje jeden cykl odblokowania po impulsie elektrycznym, natomiast blokada mechaniczna umożliwia pozostawienie przejścia otwartego przez dowolnie długi okres bez kolejnego impulsu.
Przy funkcji pamięci użytkownik naciska przycisk domofonu tylko raz. Mechanizm oczekuje na fizyczne otwarcie skrzydła, a po ponownym zamknięciu furtki wraca do normalnej pracy.
Przy funkcji blokady dźwignia mechaniczna zmienia sposób działania zapadki. Furtkę można wtedy wielokrotnie otwierać bez używania przycisku i bez zasilania cewki podczas każdego przejścia.
Elektrozaczep nie zastępuje jednak właściwego zamka mechanicznego w każdej konstrukcji. Projektując kompletne zabezpieczenie wejścia, należy dopasować również zamki do furtki do profilu, sposobu użytkowania oraz wymaganej funkcji ryglowania.
Jak prawidłowo zamontować elektrozaczep w furtce?
Elektrozaczep należy ustawić tak, aby język zamka swobodnie trafiał w zapadkę bez stałego bocznego nacisku utrudniającego jej zwolnienie.
Korpus montuje się najczęściej wewnątrz stalowego słupka lub przygotowanego profilu. Przed wykonaniem otworu montażowego trzeba porównać wymiary urządzenia z dostępną przestrzenią. Kompaktowe konstrukcje mogą mieć około 65–71 mm wysokości, natomiast większe modele mogą wymagać odpowiednio większego gniazda.
Po zamocowaniu należy kilkukrotnie zamknąć furtkę bez podawania napięcia i sprawdzić położenie języka zamka. Zapadka powinna pracować bez zakleszczania. Regulowane modele pozwalają korygować położenie elementu roboczego o kilka milimetrów, zależnie od konstrukcji urządzenia.
Połączenia elektryczne należy zabezpieczyć przed wilgocią i uszkodzeniem mechanicznym. Elektrozaczep przeznaczony wyłącznie do montażu osłoniętego nie powinien być traktowany jako element wodoodporny bez potwierdzenia odpowiedniego stopnia ochrony w dokumentacji producenta.
Czy pamięć elektrozaczepu działa po krótkim impulsie?
Tak, funkcja pamięci utrzymuje odblokowanie po krótkim impulsie i kasuje je mechanicznie po otwarciu oraz ponownym zamknięciu furtki.
Czy blokada elektrozaczepu wymaga ciągłego zasilania?
Nie, blokada mechaniczna służy do stałego odblokowania zapadki i nie wymaga podtrzymywania napięcia zasilającego cewkę elektrozaczepu.
Czy każdy elektrozaczep można zasilać napięciem 12 V?
12 V jest częstym napięciem instalacji domofonowej; zgodność AC/DC i dopuszczalny zakres trzeba sprawdzić w karcie danego modelu.
